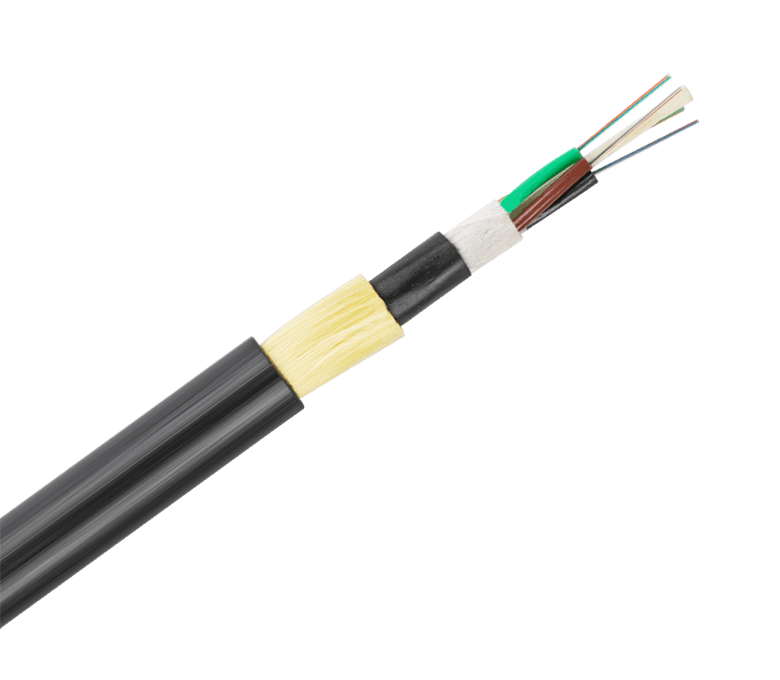

电缆截面示意图
1
中心加强件
FRP+PE
2
光纤单元
松套管
PBT
光纤
12~144 单芯光缆
G652D
光纤数量
12 条光纤× 12 松套管
光纤颜色
蓝色，桔色，绿色，棕色，灰色，白色，
红色，黑色，黄色，紫色，粉红色、浅绿色
松套管颜色
填充（充油）
油膏
3
阻水
阻水纱
4
阻水带
5
加强芯
芳纶纱
6
撕裂绳
1Pcs
7
外护套
PE
技术参数表
项目
单位
参数
重量
kg/km
65~189
额定拉伸力(RTS)
N
4000~8700
最大抗压力(MAT)
1500~2800
年均运行张力(EDS)
900~2050
最小弯曲半径
短期
mm
20D
长期
10D
压扁力
N/100mm
1000
300
适合线路电压等级
不超过35 kV
跨距
m
80
合适的气象条件
最大风速:25m/s，无结冰
运作
工作或储存温度
℃
-40℃-+70℃
温度
铺设温度
-10℃-+50℃
光纤衰减系数
dB/km(1310nm)
≤0.36dB/km
dB/km(1550nm)
≤0.22dB/km
